3Dプリントの精度とは？誤差の原因・造形方式ごとの違い・精度を上げる方法まで完全解説

3Dプリントの精度とは

3Dプリントの「精度」とは、造形物が設計データ（3D CADデータ）に対してどれだけ誤差なく再現できているかを示す指標です。設計図と比較して、完成した造形物の寸法や形状にどれくらいのズレがあるかを表すもの、とイメージすると分かりやすいでしょう。

3Dプリントの造形物は、材料や造形方式にもよりますが、おおよそ±0.2mm〜±2mm程度の誤差が生じることがあります。この誤差の大きさが、そのまま「精度の高さ」を左右します。

寸法精度と形状精度

3Dプリントの精度は、大きく「寸法精度」と「形状精度」の2つに分けて考えられます。

寸法精度とは、造形物の各寸法が設計値にどれだけ近いかを示すものです。たとえば10mmで設計した穴が、造形後に9.8mmや10.2mmになっていれば、その差が寸法精度の誤差になります。

形状精度とは、曲面やエッジといった形状部分を正確に再現できているかを示すものです。細かなディテールや滑らかな曲面がつぶれずに出ているか、角がだれていないか、といった観点で評価します。

どちらの精度も、プリンター本体の構造やスライサーの設定、材料特性に大きく左右されます。表面が滑らかであることは形状精度の一要素ですが、それだけで「精度が高い」とは言えず、複数の要因が組み合わさって全体の精度が決まります。

切削加工との精度差

3Dプリントの精度を理解するうえで、切削加工との比較は避けて通れません。

旋盤やマシニングセンタなどの切削加工機は、材料を削り出す方式のため、数ミクロン単位の誤差で加工できます。一方、3Dプリントは材料を1層ずつ積み上げていく方式のため、精度が良くても数十ミクロン、形状によっては数百ミクロンのレベルにとどまります。

つまり、精度だけを比べれば3Dプリントは切削加工に劣ります。そのため3Dプリントは、厳密な公差が求められる最終製品よりも、試作品や治具、少量生産の部品などで力を発揮する場面が多くなります。高い精度が必要な部位だけを後から切削で仕上げる、といった使い分けも一般的です。

3Dプリントの精度を左右する4つの要素

3Dプリントの精度は単一の要因では決まらず、複数の要素が積み重なって最終的な仕上がりを左右します。ここでは特に影響の大きい4つの要素を整理します。

積層ピッチ（Z方向の解像度）

積層ピッチとは、材料を積み上げる際の1層あたりの厚みのことです。Z方向（高さ方向）の解像度にあたり、多くのプリンターの仕様書に記載されています。

積層ピッチは造形方式によって数十μm〜数百μmと幅があります。ピッチが小さいほど層が細かく重なるため、表面が滑らかになり、曲面や斜面の再現性が高まります。ただしピッチを小さくすると層の数が増えるため、造形時間は長くなります。精度と造形時間はトレードオフの関係にある点を押さえておく必要があります。

XY方向の解像度・ノズル径

XY方向（水平方向）の解像度は、造形ヘッドやレーザー、光源がどれだけ細かく動けるかで決まります。DPIやmmで示され、値が細かいほど水平方向のディテールを正確に再現できます。

FDM方式の場合は、溶かした樹脂を押し出すノズルの太さも解像度に影響します。細いノズルは高精度な造形が期待できる一方でプリント時間が長くなり、太いノズルは短時間で造形できるものの解像度は下がる傾向があります。

材料の収縮と反り

3Dプリントの多くは、材料を加熱して溶かし、冷やして固めることで造形します。この冷却の過程で材料が収縮し、寸法が変化したり反りが生じたりすることが、精度低下の大きな原因になります。

FDM方式のように高温で造形する方式では、造形直後に膨張し、冷えるにつれて収縮するため、貫通穴などの寸法が0.1mm〜0.2mm程度大きくなることがあります。光造形で使うUV硬化樹脂は、吸水すると膨らむ性質があるため、材料選びや保管環境も精度に関わってきます。マイクロ造形など一部の方式では、造形後に大きく収縮するものもあり、収縮率を見込んだ設計が欠かせません。

サポート材の除去と後処理

オーバーハングや複雑な形状を造形する際は、サポート材が必要になります。造形完了時に精度が出ていても、造形物の表面にサポート材が残っていると、その分だけ寸法に誤差が生じます。

そのため、表面に残ったサポート材をしっかり除去することが、精度を保つうえで重要です。また、すべての処理が終わった後に起きる経時変形も、誤差の原因になります。造形して終わりではなく、後処理まで含めて精度を管理する意識が求められます。

造形方式ごとの精度の違い

3Dプリントの精度は、造形方式の影響を強く受けます。代表的な方式ごとの精度の特徴を見ていきましょう。

FDM（熱溶解積層方式）

FDM（熱溶解積層方式）は、糸状の材料（フィラメント）を熱で溶かして層状に積み重ねる方式です。家庭用から業務用まで最も普及している方式ですが、精度の面では他方式に一歩譲ります。

熱で材料を溶かすため収縮や反りが起きやすく、XYZの各方向で精度に差が出ます。積層痕が残りやすく表面はやや粗めですが、積層ピッチを0.1〜0.2mm程度に設定すると、精度と見た目のバランスが取りやすくなります。大型部品や機能部品の試作に向いています。

光造形（SLA・DLP・LCD）

光造形は、液体のUV硬化樹脂（レジン）に光を当てて硬化させる方式です。SLA（レーザー走査）、DLP（プロジェクター照射）、LCD/MSLA（液晶マスク）などのバリエーションがあります。

光造形は、造形方式のなかでも特に精度と表面の滑らかさに優れます。細かなディテールや薄肉形状の再現性が高く、条件が整えば造形品の大部分で設計との誤差が100μm以内に収まるケースもあります。フィギュアやジュエリー原型、歯科模型など、高精細が求められる用途で主流となっています。一方で、樹脂の収縮や吸水、後処理の手間には注意が必要です。

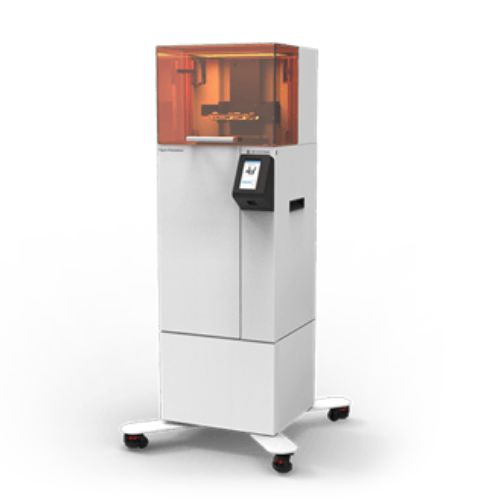

光造形のなかでも、とくにDLP方式であるFigure 4は微細形状の造形に向いています。

粉末焼結（SLS・MJF）

粉末焼結は、粉末状のナイロン系樹脂などにレーザーを照射して焼結させるSLS方式や、HP社のMulti Jet Fusion（MJF）などが代表です。

周囲の粉末が造形物を支えるためサポート材が基本的に不要で、複雑形状や中空形状にも対応しやすいのが特徴です。密度が高く均一で、強度・耐久性に優れた造形物が得られます。反りは比較的抑えやすい一方、表面はざらついた質感になり、寸法は焼結時の収縮の影響を受けます。ヒンジやスナップフィットなど、負荷のかかる機構部品の試作に適しています。

金属造形（SLM・DMLS）

金属造形は、金属粉末にレーザーを照射して溶融・凝固させるSLM（選択的レーザー溶融）やDMLS方式が代表です。最終製品レベルの強度が求められる用途で選ばれます。

高い強度と複雑形状の両立が可能ですが、金属も加熱・冷却の過程で収縮や反りが生じるため、厳しい公差を求める場合は造形後の切削や研磨といった追加工を前提に考えるのが現実的です。

造形方式ごとの精度比較表

※精度は機種・材料・形状・設定によって変わります。導入・発注時は各方式の実力を実物で確認することをおすすめします。

3Dプリントの精度を上げる5つの方法

精度は「機械設定」「スライサー」「材料」「環境」「設計」の5つを総合的に調整することで高められます。ここでは実践しやすい5つの方法を紹介します。

スライサー設定を最適化する

スライサーは3Dデータを造形用のデータに変換するソフトで、精度に直結する多くのパラメーターを持っています。積層ピッチを細かくする、プリント速度を落として各層をしっかり冷却・接着させる、フロー率やスケール補正で設計値どおりの寸法に近づけるといった調整が有効です。

造形方向を工夫する

造形物をどの向きで配置するかによって、精度も強度も変わります。精度を出したい面やディテールをサポート材の付かない向きに配置する、寸法精度が必要な穴を積層方向と合わせる、といった工夫で仕上がりが改善します。サポートを増やすほど除去後の面が荒れやすくなる点も考慮しましょう。

反り・収縮を抑える

反りと収縮は精度を損なう二大要因です。対策として、ヒートベッドや密閉チャンバーで温度を安定させる、ラフトやブリムを追加して1層目の定着を高める、ベッドを清潔で平らな状態に保つ、といった方法があります。フィラメントは吸湿すると造形不良を起こすため、乾燥剤とともに密閉容器で保管することも大切です。光造形では室温を20℃前後に保ち、露光時間や倍率補正で収縮を見込むと安定します。

設計段階でクリアランスを確保する

嵌め合いや組み付けのある部品では、設計データ上でぴったり合わせても、収縮や積層の厚みで実物には必ず微小な誤差が出ます。そのため、CADの段階で0.1〜0.2mm程度のクリアランス（隙間）をあらかじめ確保しておくとスムーズに組み付けられます。穴径は+0.2mm程度大きめに設計する、挿入部に0.2〜0.5mmの面取りや半径0.3〜0.6mmのフィレットを加える、といった配慮も効果的です。

切削などの追加工で仕上げる

3Dプリント単体で必要な公差に届かない場合は、追加工で補うのが確実です。下穴だけを造形して切削でH7公差まで仕上げる、タップ加工やインサート挿入でネジ部の強度と精度を確保する、表面を研磨する、といった方法があります。目的や用途に適した追加工を組み合わせることで、高精度な仕上がりに近づけられます。

SOLIZEオンライン3Dプリントなら、切削加工の追加工やインサート挿入などあらゆるご相談が可能です。

よくあるご相談はこちら

用途別に見る「必要な精度」の考え方

精度は高ければ高いほど良い、というわけではありません。精度を追求するほど造形時間もコストも増えるため、用途に見合った精度を見極めることが重要です。

外観確認やデザイン検討のためのモックアップであれば、多少の寸法誤差よりも見た目や表面品質が優先されます。組み付けや機能確認を行う機構試作では、嵌め合い部の寸法精度が重要になります。実使用に近い評価を行う機能部品や最終製品では、寸法精度に加えて強度や耐久性まで求められ、追加工との組み合わせが前提になることもあります。

「この部品のどこに、どの程度の精度が必要か」を切り分けて考えることが、無駄なコストをかけずに目的を達成する近道です。

精度を追求する際の注意点・デメリット

高い精度を求める場合、いくつかのトレードオフを理解しておく必要があります。

積層ピッチを細かくすれば精度は上がりますが、造形時間が延び、量産性は下がります。光造形のように高精度な方式は、材料単価や後処理の手間が増え、トータルコストが高くなりがちです。また、収縮率の大きい材料は、寸法のコントロールに熟練と経験を要します。

こうした要素を踏まえると、社内で精度を追い込むよりも、豊富な材料と造形方式をそろえた専門サービスに任せたほうが、結果的に早く安く目的を達成できるケースも少なくありません。

よくある質問

3Dプリントでどれくらいの寸法精度が出せますか

材料や造形方式、形状、大きさによりますが、SOLIZEオンライン3Dプリントの場合、おおよそ±0.2mm〜±2mm程度が目安です。切削加工の数ミクロン単位には及ばないため、より厳しい公差が必要な部位は追加工で仕上げるのが一般的です。

造形すると設計より寸法がずれるのはなぜですか

主な原因は、材料が冷える際の収縮と反り、積層の厚み、サポート材の残りです。FDMでは穴が0.1〜0.2mm大きくなる、光造形樹脂は吸水で膨らむなど、方式ごとに傾向が異なります。スケール補正やクリアランス設定で吸収できます。

嵌め合い部品はどう設計すればうまく組み付きますか

造形方式や材料にもよりますが、CADの段階で0.1〜0.2mm程度のクリアランスを確保するのが基本です。穴径は+0.2mm程度大きめにし、挿入部に面取りやフィレットを加えると、積層の段差やバリの影響を抑えてスムーズに組み付けられます。

精度が出ない場合はどこを見直せばよいですか

「機械設定」「スライサー」「材料」「環境」「設計」の5つを順に確認します。ベッドの水平やゼロ点、積層ピッチや速度、フィラメントの乾燥状態、室温、クリアランス設計を見直すことで、多くの精度トラブルは改善します。

まとめ

3Dプリントの精度は、設計データに対する寸法・形状の誤差の小ささを表す指標であり、積層ピッチやXY解像度、材料の収縮・反り、後処理といった複数の要素で決まります。造形方式や機種ごとに得意・不得意があり、光造形は高精細、粉末焼結は強度と靭性、精度の両立、FDMは大型部品、金属造形は高強度用途と、目的に応じた使い分けが重要です。

精度を上げるには、スライサー設定や造形方向の工夫、反り・収縮対策、クリアランス設計、そして必要に応じた切削などの追加工を組み合わせるのが効果的です。そのうえで、用途に見合った精度を見極めることが、コストと品質を両立させる鍵になります。
